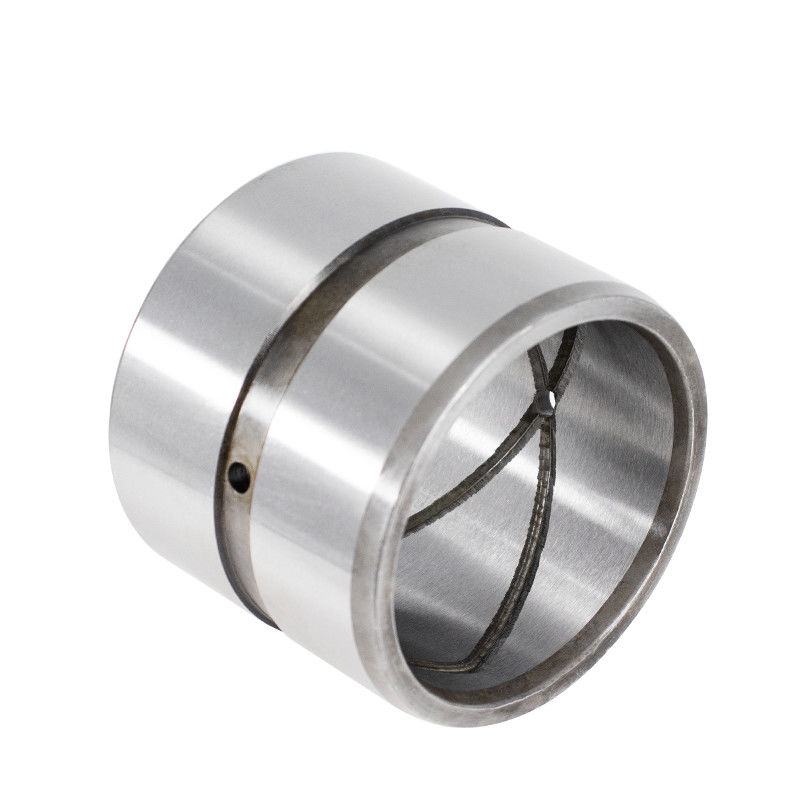

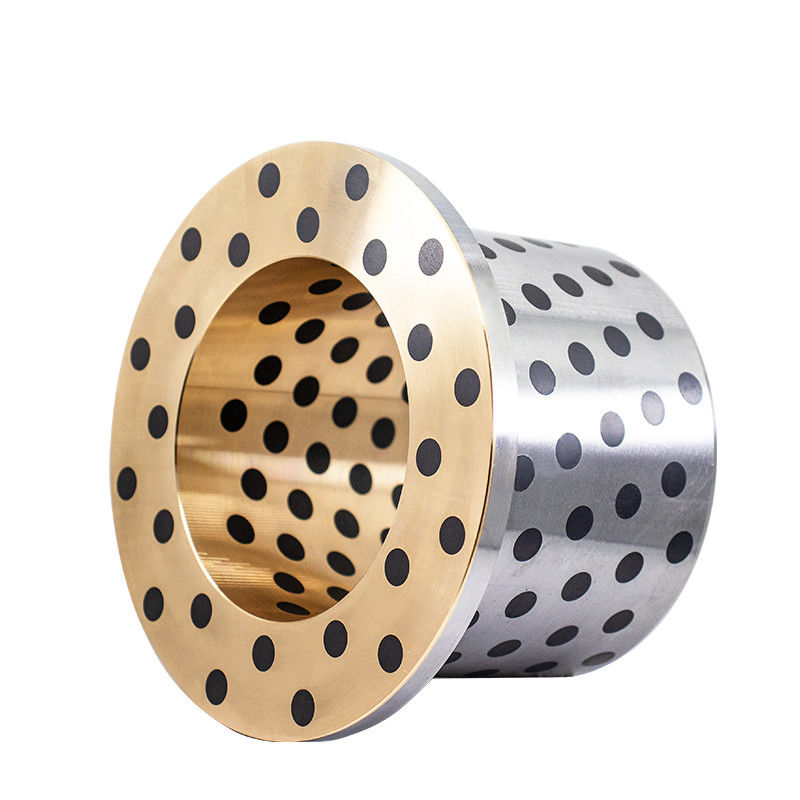

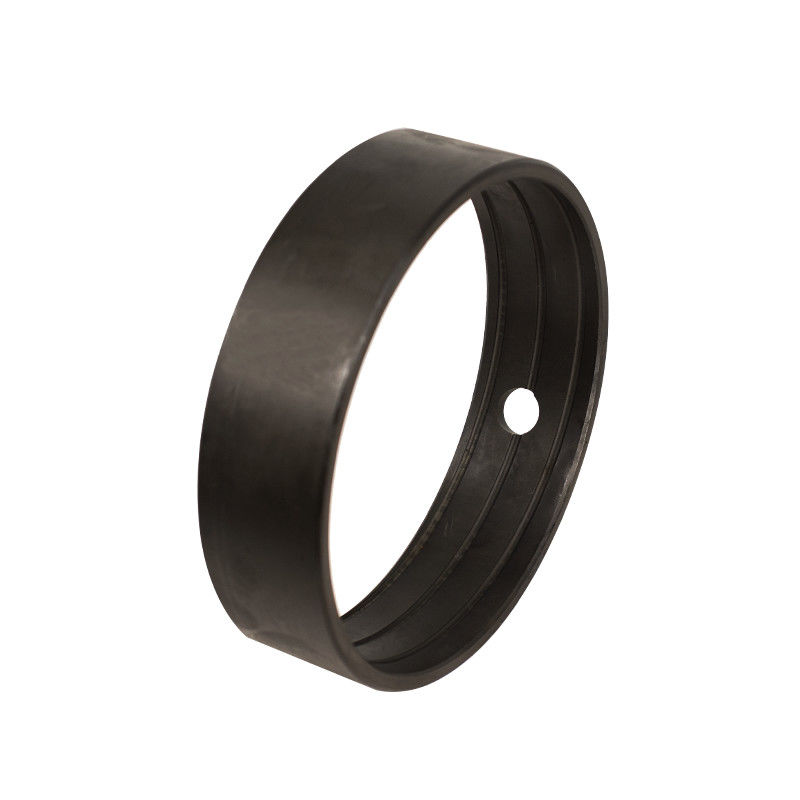

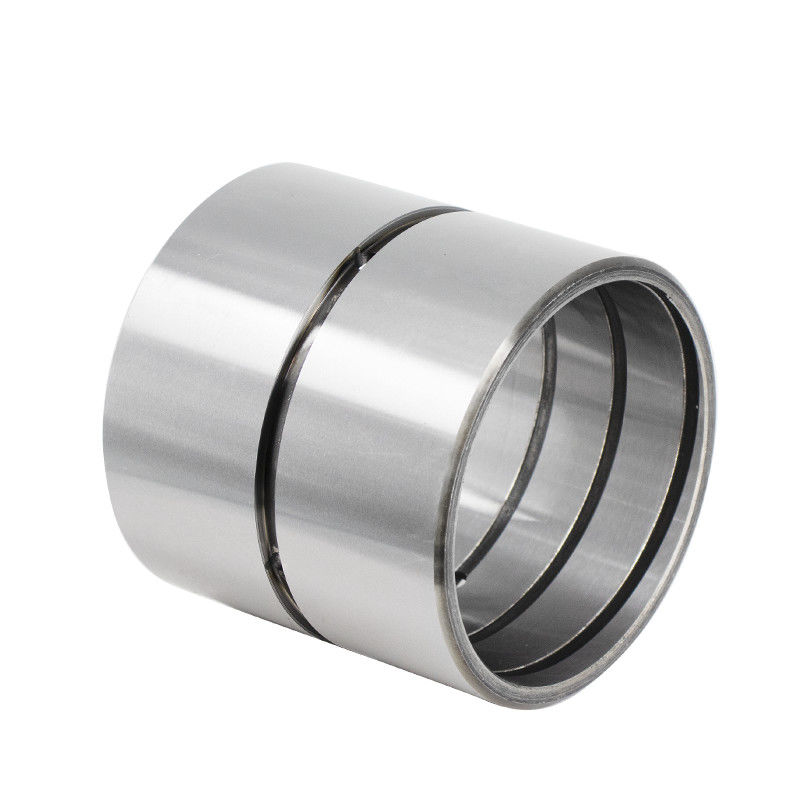

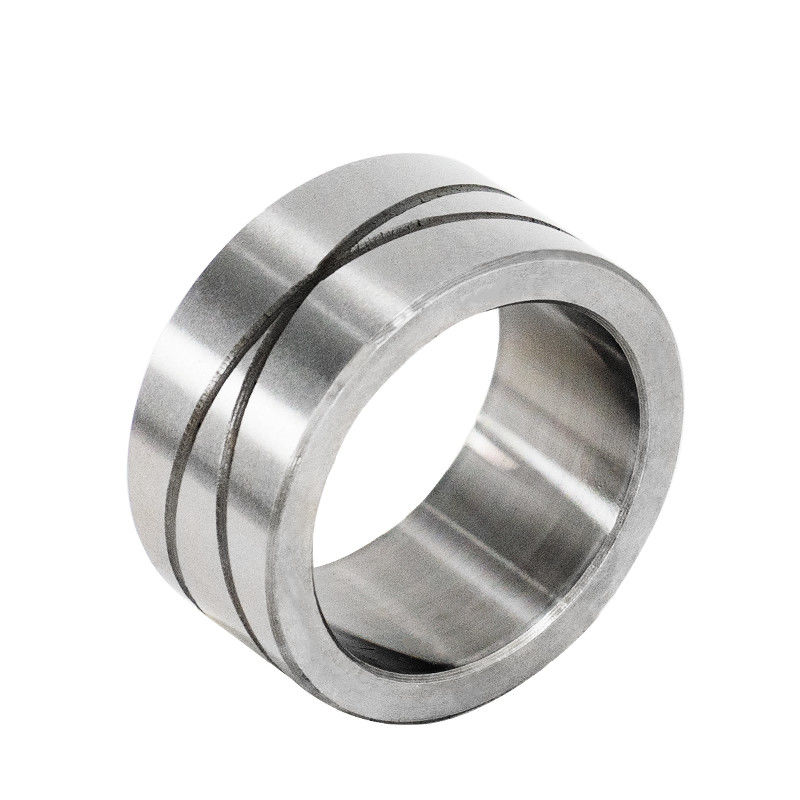

Una buscia per cilindro idraulico è un tipo di buscia utilizzata nei cilindri idraulici per fornire supporto e ridurre l'attrito tra le parti in movimento del cilindro.I cilindri idraulici sono ampiamente utilizzati in varie applicazioni, come attrezzature da costruzione, macchinari industriali e sistemi automobilistici, per convertire la pressione del fluido in movimento lineare.
Di seguito sono riportati alcuni aspetti chiave relativi alle busse idrauliche dei cilindri:
Materiale: Le buste dei cilindri idraulici sono tipicamente realizzate con materiali che offrono una buona resistenza all'usura, una elevata capacità di carico e un basso attrito.Tra i materiali utilizzati per le buste dei cilindri idraulici, si annovera il bronzo, ferro fuso o materiali compositi con proprietà auto lubrificanti.
Considerazioni di progettazione: quando si sceglie una buscia del cilindro idraulico, importanti fattori di progettazione da considerare includono il diametro interno (ID), il diametro esterno (OD), la lunghezza, le tolleranze,tipo di lubrificazione (autolubrificante o che richiede una lubrificazione esterna), e compatibilità con le condizioni di funzionamento della bombola.
Capacità di carico: le buste dei cilindri idraulici sono progettate per resistere ai carichi e alle pressioni esercitati all'interno del cilindro idraulico.La corretta selezione del materiale e delle dimensioni della buscia è cruciale per garantire che possa gestire i requisiti specifici di carico del cilindro.
Lubrificazione: alcune buste dei cilindri idraulici sono auto-lubrificanti, il che significa che hanno lubrificanti incorporati o sono realizzati con materiali che forniscono proprietà di lubrificazione intrinseche.Ciò riduce la necessità di ulteriori lubrificazioni e manutenzioniTuttavia, alcune buscate possono richiedere una lubrificazione esterna attraverso accessori di grasso o porti di olio.
Installazione: le buste idrauliche dei cilindri sono in genere montate con una pressa o utilizzando altri metodi adatti negli alloggiamenti o nei punti di montaggio del cilindro.L'adattamento preciso e l'allineamento della buscia sono cruciali per garantire un corretto funzionamento e ridurre al minimo l'usura.
|
Indice di prestazione
|
|
Dati
|
|
|
Durezza
|
HRC
|
58-62
|
|
|
Carico massimo
|
N/mm2
|
250
|
|
|
Velocità lineare massima
|
m/s
|
0.1
|
|
|
Valore PV massimo
|
N/mm2.m/s
|
1.5
|
|
|
Limite di temperatura di lavoro
|
°C
|
-100 ~ +350
|
|
|
Coefficiente di espansione lineare
|
10-5°C
|
1.1
|
|
|
Indice di prestazione
|
|
Dati
|
|
|
Durezza
|
HV
|
≥650
|
|
|
Carico massimo
|
N/mm2
|
200
|
|
|
Velocità lineare massima
|
m/s
|
0.1
|
|
|
Valore PV massimo
|
N/mm2.m/s
|
1.5
|
|
|
Limite di temperatura di lavoro
|
°C
|
-100 ~ +350
|
|
|
Coefficiente di espansione lineare
|
10-5°C
|
1.1
|
|
|
Indice di prestazione
|
|
Dati
|
|
|
Durezza
|
HV
|
≥650
|
|
|
Carico massimo
|
N/mm2
|
200
|
|
|
Velocità lineare massima
|
m/s
|
0.1
|
|
|
Valore PV massimo
|
N/mm2.m/s
|
1.5
|
|
|
Limite di temperatura di lavoro
|
°C
|
-100 ~ +350
|
|
|
Coefficiente di espansione lineare
|
10-5°C
|
1.1
|
|
|
Materiale e buste
caratteristiche
|
|
valore
|
Compagnia
|
valore
|
|
|
Carico massimo
|
MPa
|
100
|
psi
|
145,00
|
|
|
temperatura di funzionamento
|
°C
|
- Da 40 a 300
|
°F
|
-40 a 572
|
|
|
Velocità lineare massima
|
m/s
|
0.5
|
fpm
|
100
|
|
|
Valore PV massimo
|
m/sxMPa
|
1.65
|
pis x fpm
|
48,000
|
|
|
Durezza minima dello strato scorrevole
|
HB
|
210
|
HB
|
210
|
|
|
Durezza minima delle due parti
|
HRC
|
40
|
HRC
|
40
|
|
